pengenalan

Peralihan ke arahkenderaan bersambung dan autonomitelah mempercepatkan penggunaanEthernet automotifsebagai keutamaan dalam-tulang belakang komunikasi kenderaan.

manakalaRJ45penyambung telah lama menjadi standard untuk Ethernet dalam IT dan aplikasi perindustrian, mereka berjuang untuk memenuhikekompakan, rintangan getaran dan keperluan persekitarandaripada kenderaan moden.

Itulah sebabnya industri ini bergerak pantas ke arah ituH-Penyambung MTD- satu-tujuan penyelesaian generasi seterusnya-dibina untuk rangkaian Ethernet automotif.

1. Saiz dan Reka Bentuk: Padat dan Teguh

Perbezaan utama pertama terletak padareka bentuk mekanikal.
Penyambung RJ45 agak besar dan telah direka beberapa dekad yang lalu untuk rangkaian pejabat, bukan untuk persekitaran automotif.

Sebaliknya,H-MTD (Data Berpasangan-Kelajuan Tinggi-Moduler Berpasangan-)penyambung ialah:

Saiz jauh lebih kecil, memasang ECU kompak dan tempat penderia
Teguh secara mekanikal, dengan mekanisme penguncian yang tahan getaran
Ringan, mengurangkan jejak penyambung dan berat abah-abah

Ini membolehkan OEM dan pembekal Tahap 1 untuk disepadukanberbilang nod Ethernet- seperti kamera, radar dan unit kawalan - dalam ruang terhad tanpa menjejaskan kebolehpercayaan.

2. Prestasi Elektrik: Direka untuk-Data Automotif Berkelajuan Tinggi

Penyambung RJ45 biasanya dinilai untukCat5e atau Cat6A berpintal-pasangan Ethernet, menyokong kadar data sehingga10 Gbpsmerentasi empat pasang wayar.
Walau bagaimanapun, piawaian Ethernet automotif digunakanEthernet Pasangan Tunggal (SPE)teknologi - menghantar data dan kuasa melalui hanyadua wayaruntuk mengurangkan berat dan kerumitan.

H-Penyambung MTD dioptimumkan untuk100ASAS-T1, 1000ASAS-T1, dan varian kelajuan-lebih tinggi, menawarkan:

Kawalan impedans yang sangat baiksehingga 15 GHz
Crosstalk rendah dan kehilangan sisipan minimum
Perisai EMC yang unggul, memenuhi keperluan automotif yang ketat

Ini memastikan komunikasi yang stabil walaupun dalampersekitaran kenderaan yang bising secara elektrik.

3. Kebolehpercayaan Alam Sekitar: Dibina untuk Jalan

Tidak seperti RJ45, yang digunakan terutamanya dalam persekitaran dalaman yang bersih,H-Penyambung MTDdibina untuk menahan:

Berterusangetaran dan kejutan mekanikal
Suhu melampaudari -40 darjah hingga +105 darjah
Kelembapan, habuk, dan pendedahan minyak(apabila digunakan dengan pemasangan kabel tertutup)

Ciri-ciri ini menjadikan H-MTD sebagai penyambung pilihandi bawah-modul yang dipasang, ruang enjin dan casis-.- kawasan di mana RJ45 akan gagal sebelum waktunya.

4. Fleksibiliti Aplikasi: Dari Bangku Ujian ke Kenderaan Pengeluaran

Manakala RJ45 masih mendominasipersekitaran ujian kejuruteraan, ia sering digunakan melaluikabel penyesuai(sepertiH-MTD kepada RJ45) untuk menyambungkan sistem automotif dengan PC dan alatan Ethernet.

Walau bagaimanapun, dalam kenderaan pengeluaran,H-MTD berkuasa- menyediakan apadat, boleh dipercayai dan berskalapenyelesaian untuk-keadaan pemanduan dunia sebenar.

Keserasian dwi ini membolehkan peralihan lancar antarapengesahan makmaldanintegrasi kenderaan, menjadikan H-MTD sebagai bahagian penting dalamekosistem Ethernet automotif.

Kesimpulan

Evolusi daripadaRJ45 kepada H-MTDmewakili anjakan asas dalam cara Ethernet digunakan dalam kenderaan.
Walaupun RJ45 kekal sesuai untuk sistem makmal dan IT, H-MTD menyampaikandaya tahan mekanikal, reka bentuk padat dan{0}}prestasi berkelajuan tinggidiperlukan oleh kereta bersambung masa kini.

Secara ringkasnya:

RJ45 membina Internet - tetapi H-MTD sedang membina masa depan Automotive Ethernet.

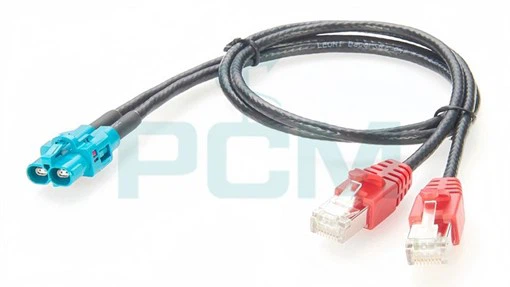

PadaKabel Perdana, kami menyediakan rangkaian penuhH-Himpunan kabel MTD, HSD, HFM, Fakra dan MATEnet, termasukH-Kabel penyesuai MTD ke RJ45untuk diagnostik, pengesahan dan penyepaduan.
Setiap pemasangan diuji untuk impedans, perisai dan integriti isyarat untuk memastikan penghantaran data-tinggi yang sempurna.
