Papan Pecah RJ45 Perempuan Ke Terminal Blok Untuk Rel DIN
PCM Cable Co., Ltd. ialah salah satu papan pelarian utama wanita rj45 ke terminal blok untuk pengeluar dan pembekal rel din di China. Selamat datang ke borong produk tersuai berkualiti tinggi pada harga diskaun dari kilang kami. Hubungi kami untuk sebut harga dan sampel percuma.

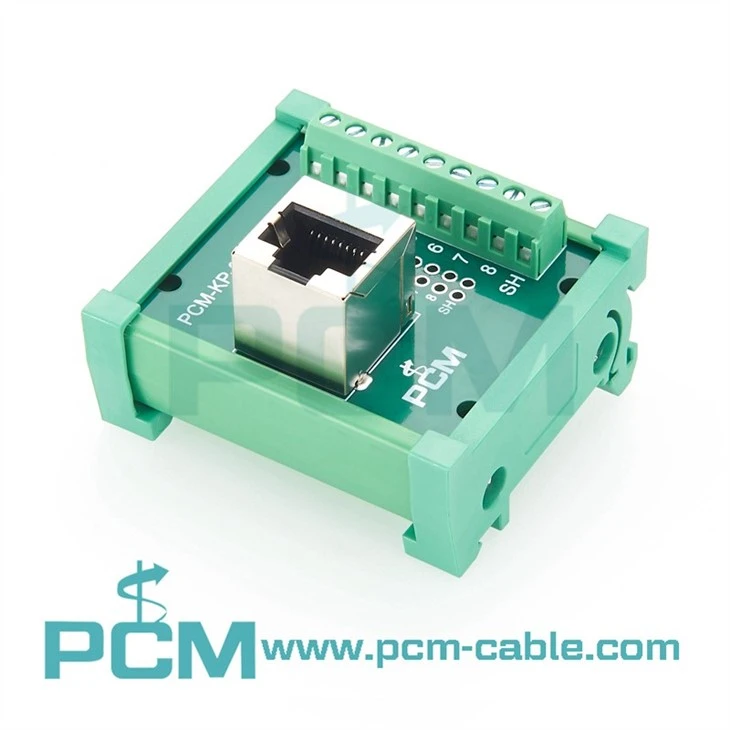

PCM-KP-0003 ialah penyesuai RJ45 rel DIN industri yang direka untuk memudahkan-kesambungan voltan rendah di dalam panel automasi dan persediaan peralatan terbenam. Dengan menukar antara muka 8P8C RJ45 standard kepada pendawaian terminal yang teratur, modul ini membolehkan jurutera membekalkan kuasa, menyambung dan mengarahkan isyarat dengan cepat ke penderia, paparan, mikropengawal, modul komunikasi dan pelbagai peranti medan - semuanya tanpa alat pengelim atau abah-abah tersuai.
Dihasilkan terus di kilang kami, penyesuai menggunakan perumahan hijau KPRH42 yang padat, menyediakan organisasi yang bersih dan keserasian dengan pemasangan rel DIN 35mm, menjadikannya blok binaan yang boleh dipercayai untuk pereka bentuk panel dan penyepadu.
Spesifikasi
| Nama Produk | DIN Rel RJ45 Ke Penyesuai Blok Terminal – Bicu RJ45 Menegak |
| DWG No. | PCM-KP-0003 |
| Antara Muka Input | RJ45 Menegak Perempuan, 8P8C |
| Antaramuka Output | Blok terminal, pic 3.81mm |
| Bilangan Terminal | 8 pin + perisai |
| Standard Pemasangan | Rel DIN 35mm |
| Perumahan | KPRH42mm, Hijau |
| Julat Tolok Wayar | 18–26 AWG |
| Penggunaan Operasi | Penghalaan isyarat, pengagihan kuasa voltan-rendah |
| Beban Biasa |
|
Sorotan
- Antara Muka RJ45 Menegak
Membenarkan akses kabel-menghadap terus, sesuai untuk kabinet kawalan ketumpatan-sempit atau tinggi.
- Susun Atur Blok Terminal Perindustrian
Menggunakan blok terminal pic 3.81mm yang menyokong pendawaian 18–26AWG, sesuai untuk talian kawalan isyarat dan pengagihan kuasa-rendah.
- Kilang-Dipasang untuk Penyepadu Sistem
Memastikan kualiti yang konsisten, sambungan selamat dan hayat perkhidmatan yang panjang merentasi persekitaran pengeluaran.
- Kosongkan Pengenalan Pin
Setiap pin daripada penyambung RJ45 dihalakan terus ke blok terminal untuk pendawaian bebas ralat-intuitif.
Pendawaian & Integrasi
Penyesuai papan pecah RJ45 biasanya digunakan sebagai hab pendawaian padat antara penyambung berasaskan RJ45 dan peralatan medan yang memerlukan input wayar terus.
Kegunaan biasa termasuk:
- Menghantar talian kuasa ke peranti kecil seperti penderia atau mikropengawal
- Menghalakan talian komunikasi bersiri (cth, UART, RS485 melalui susunan pin RJ45)
- Mengedarkan isyarat pencetus, jam atau I/O untuk papan terbenam
- Mencipta mata ujian pantas semasa pembangunan atau kerja makmal
- Memetakan tugasan pin RJ45 tersuai kepada-pendawaian peralatan dunia sebenar
Reka bentuknya mengurangkan kerumitan pendawaian sambil memberikan fleksibiliti kepada jurutera untuk menyesuaikan kabel RJ45 ke dalam-sambungan skru terbuka.
Cool tags: rj45 wanita ke papan pemecah blok terminal untuk rel din, pembekal, pengilang, kilang, disesuaikan, borong, sebut harga, sampel percuma
