Kanan-Sudut HSD 4+2 Pin Z Kod Automotif Kabel Sambungan: Ciri, Aplikasi dan Panduan Pemilihan
PCM-ZC-0153 ialah kabel sambungan Kod Pin Z 4+2 HSD untuk sistem elektronik{13}}tinggi automotif. P1 menggunakan bicu lurus yang serasi dengan Rosenberger 99K11D-1D5A5-Z, manakala P2 menggunakan bicu sudut kanan-90 darjah yang serasi dengan 99K20K-1D5A5-Z. Empat pin isyarat berkelajuan tinggi dan dua pin litar tambahan menggabungkan data berkelajuan tinggi dan litar tambahan dalam satu antara muka. Menampilkan Dacar 535, impedans nominal 100Ω dan wayar pasangan terpintal tambahan 22AWG, ia menyokong operasi DC–2GHz dan -40 darjah hingga +105 darjah untuk kamera ADAS, kokpit digital, paparan automotif, infotainmen dan gerbang komunikasi.
Apa Yang Dilindungi Artikel Ini?
Sistem elektronik automotif berkembang pesat ke arah-kamera resolusi tinggi, berbilang paparan, ADAS, kokpit pintar, pengkomputeran pusat dan seni bina pengawal-domain. Bilangan-antara muka data berkelajuan tinggi semakin meningkat, manakala ruang pemasangan yang tersedia di sekeliling ECU, modul kamera, modul paparan dan get laluan semakin terhad.
Walaupun penyambung kelajuan tinggi lurus-konvensional menawarkan struktur yang ringkas, ia biasanya memerlukan pelepasan-garis lurus tambahan dan ruang lentur di belakang pintu keluar kabel selepas pemasangan. Apabila peralatan terletak berhampiran dengan struktur badan kenderaan, kepungan PCB atau modul elektronik lain, jejari selekoh kabel yang berlebihan boleh menyukarkan penghalaan dan boleh menyebabkan tekanan mekanikal berterusan di bahagian belakang penyambung.
PCM-ZC-0153 ialah kabel sambungan berkelajuan tinggi-permotoran HSD 4+2 Pin Z Code yang dibangunkan khusus untuk gabungan data berkelajuan tinggi dan keperluan pemasangan padat ini.
Pengenalan Produk Pantas

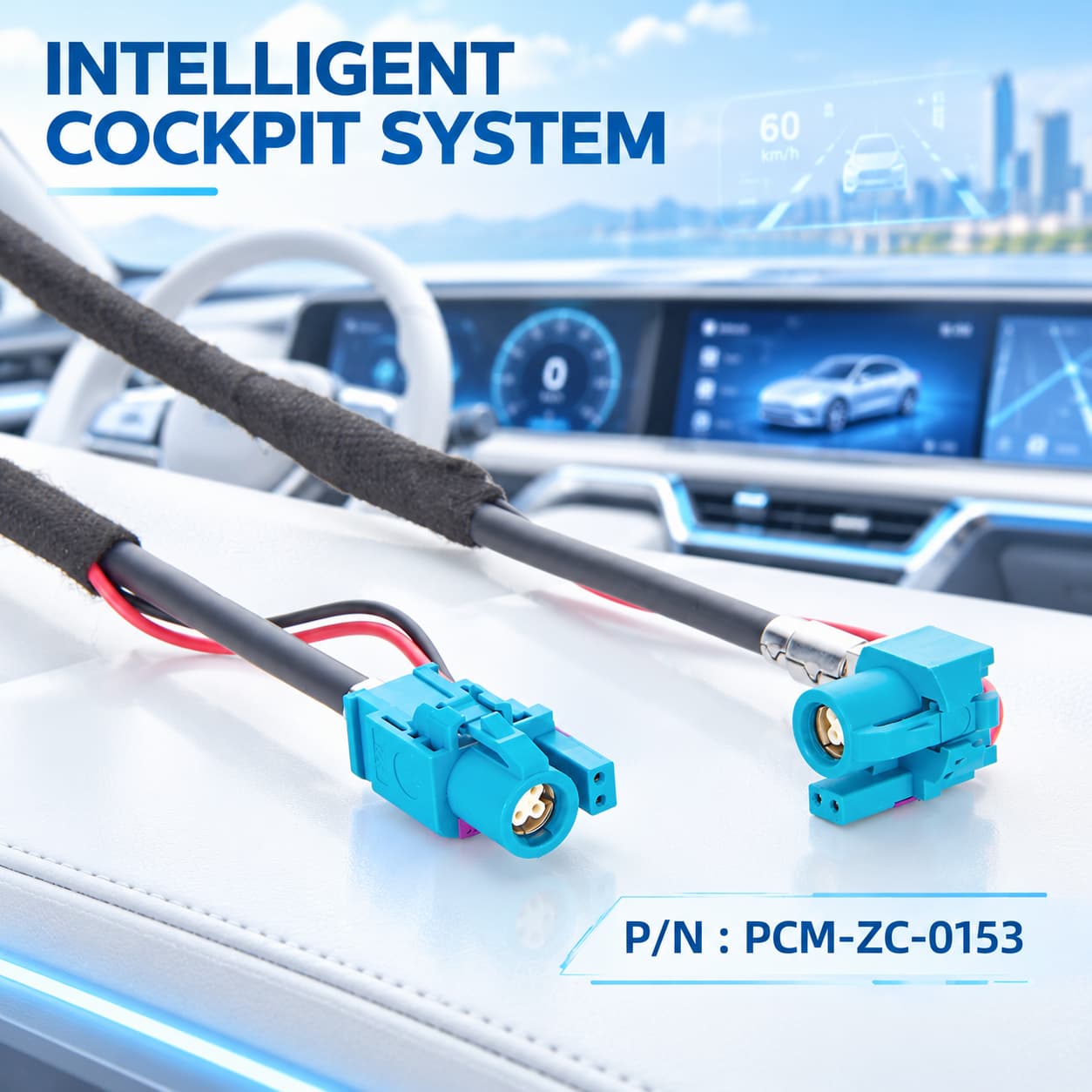

PCM-ZC-0153 menggunakan konfigurasi Kod Pin Z HSD 4+2 dengan satu penyambung lurus dan satu penyambung sudut kanan 90 darjah.
Antara muka HSD+2 terdiri daripada empat-pin isyarat berkelajuan tinggi ditambah dua pin tambahan/kuasa tambahan, membolehkan-pautan data berkelajuan tinggi dan litar kuasa atau kawalan tambahan disatukan dalam satu sistem penyambung.
| Nama Produk | HSD 4+2 Pin Z-Kod Lurus-ke-Kanan-Kabel Sambungan Sudut |
| Kabel Premier P/N | PCM-ZC-0153 |
| Kod Penyambung | Kod Z |
| Panjang garisan standard | 1000 + 20 mm |
| Dimensi penggulungan pembungkusan | 120 + 20 mm |
| Penyambung 1 | HSD 4+2 Kod Pin Jack Z;Serasi dengan Rosenberger 99K11D-1D5A5-Z |
| Penyambung 2 | HSD 4+2 Pin R/A Kod Jack Z;Serasi dengan Rosenberger 99K20K-1D5A5-Z |
| item | Lurus-ke-Lurus | Lurus-ke-Sudut-Kanan |
| Antaramuka Data | HSD 4+2 | HSD 4+2 |
| Kelegaan Belakang | Lebih banyak diperlukan | Dikurangkan pada P2 |
| Keluar Kabel | paksi | Paksi + 90 darjah |
| Persekitaran | Ruang pemasangan terbuka | Modul padat |
| Kelebihan Utama | Penghalaan mudah | Penghalaan yang dioptimumkan |
| Fokus Pemilihan | P/N, Pengekodan, Pinout | P/N, Pengekodan, Pinout + Kabel Keluar |
Apakah Itu HSD 4+2 Kod Z Tinggi-Sistem Sambungan Kelajuan ?
HSD adalah singkatan kepada High-Data Kelajuan dan merujuk kepada-sistem perhubungan pembezaan berkelajuan tinggi yang digunakan dalam elektronik automotif.
Ciri asas HSD standard termasuk kawalan impedans 100Ω, perisai, pengekodan mekanikal, mekanisme penguncian dan seni bina sambungan padat yang sesuai untuk persekitaran automotif.
HSD+2 menambah dua kenalan tambahan pada seni bina isyarat-tinggi HSD, membenarkan penyambung yang sama membawa kedua-dua-pautan data berkelajuan tinggi dan litar kuasa atau tambahan tambahan.
Penyambung yang digunakan dalam PCM-ZC-0153 milik sistem HSD+2 ini.
Dalam konfigurasi ini:
4 Pinmewakili empat kenalan isyarat yang digunakan untuk-bahagian data berkelajuan tinggi;
+2 Pinmewakili dua sesentuh kuasa/bantu tambahan.
Oleh itu, tafsiran "4+2 Pin" yang lebih tepat ialah:
empat pin isyarat kelajuan tinggi-tambah dua pin tambahan.
Ia tidak mewakili enam saluran data berkelajuan tinggi-dan tidak juga mewakili empat saluran data pembezaan bebas.
Bahagian isyarat-kelajuan tinggi biasanya menggunakan struktur pembezaan terkawal{1} galangan, manakala dua kenalan tambahan mungkin membawa kuasa, pembumian atau fungsi tambahan lain mengikut definisi sistem.
Nilai utama seni bina ini ialah ia boleh mengurangkan keperluan untuk penyambung kuasa atau kawalan yang berasingan di samping -antara muka data berkelajuan tinggi, meningkatkan integrasi sambungan dalam sistem elektronik automotif.
Titik Sakit
Apakah Perbezaan Antara Lurus dan 90 darjah Kanan-Sudut HSD ?
Perbezaan utama antara penyambung HSD sudut kanan lurus dan 90 darjah-adalah kabel-arah keluar dan kelegaan pemasangan dan bukannya fungsi isyarat. Penyambung HSD lurus menyalurkan kabel sepanjang paksi penyambung dan sesuai di mana kelegaan belakang yang mencukupi tersedia.
Penyambung HSD-sudut kanan mengubah hala kabel kira-kira 90 darjah berhampiran antara muka, mengurangkan kedalaman pemasangan dan menghalang jejari selekoh yang terlalu ketat.
PCM-ZC-0153 menggunakan konfigurasi sudut-ke-kanan-lurus, menggabungkan penghalaan konvensional pada satu hujung dengan ruang keluar-kabel yang dioptimumkan pada satu lagi untuk ECU kompak, kamera, modul paparan dan peralatan automotif terhad ruang yang lain.
Why Adakah 4+2 Seni Bina Pin Diperlukan ?
tradisionalPenyambung HSD terutamanya membawa-data pembezaan kelajuan tinggi, manakala kamera, paparan, penderia dan modul elektronik lain juga mungkin memerlukan litar kuasa, pembumian, bangun-atau kawalan.
Seni bina 4+2 Pin menyepadukan empat-hubungan isyarat berkelajuan tinggi dan dua kenalan tambahan dalam satu sistem penyambung. Ini mengurangkan keperluan untuk penyambung kuasa yang berasingan, menjimatkan PCB dan ruang pemasangan, mengurangkan-kuantiti pemasangan kabel dan memudahkan operasi pemasangan.
Reka bentuk bersepadu amat berharga untuk-modul kamera terhad ruang, modul paparan, unit telematik dan elektronik automotif lain. Fungsi, voltan dan penarafan arus yang tepat bagi sesentuh tambahan mesti disahkan untuk setiap aplikasi.
Paparan Produk
Produk yang serupa
Kenyataan Keserasian
Pengesahan Keserasian
PCM-ZC-0153 menggunakan antara muka Kod HSD+2 Z yang direka bentuk untuk keserasian dengan Rosenberger 99K11D-1D5A5-Z dan 99K20K-1D5A5-Z. Walau bagaimanapun, penyambung yang diterangkan sebagai HSD 4+2 Pin tidak semestinya boleh ditukar ganti.
Pemilihan memerlukan pengesahan P/N penyambung yang lengkap, jantina, pengekodan, kekunci, orientasi penyambung, kabel-arah keluar,-pinout berkelajuan tinggi dan definisi elektrik bagi dua pin tambahan. Litar tambahan ini mungkin berfungsi kuasa, pembumian, bangun-, kawalan atau fungsi lain.
Sebelum pengeluaran volum, peranti-lukisan penyambung sisi, pinout dan maklumat antara muka-gawan hendaklah disediakan untuk pengesahan keserasian mekanikal dan elektrik.
Notis Keserasian Teknikal
Keserasian kabel-tinggi mesti disahkan pada peringkat mekanikal, elektrik dan sistem. Pengesahan hendaklah meliputi jantina, pengekodan, penguncian, penguncian, pinout, galangan pembezaan 100Ω, takrifan-pin tambahan, perisai, pembumian, PHY, SerDes, protokol, kadar data, panjang kabel, kehilangan sisipan, kehilangan pulangan dan belanjawan pautan yang lengkap.
PCM-ZC-0153 ialah pemasangan kabel pasif yang menyediakan laluan fizikal untuk isyarat pembezaan dan litar tambahan. Ia tidak melakukan penukaran protokol, penukaran SerDes, penamatan atau pemprosesan isyarat. Oleh itu, pengawan mekanikal yang berjaya tidak mengesahkan padanan definisi elektrik atau keserasian protokol. Pautan lengkap mesti disahkan terhadap keperluan peralatan asal.
Perbandingan Produk dan Bagaimana Memilih Kabel Yang Tepat?
Sahkan Pengekodan P/N, Jantina dan Z yang Lengkap
Langkah pertama bukan sekadar menentukan sama ada antara muka adalah HSD, tetapi mengesahkan penyambung lengkap P/N.
PCM-ZC-0153 menggunakan antara muka yang sepadan dengan konfigurasi 99K11D-1D5A5-Z dan 99K20K-1D5A5-Z. Oleh itu, antara muka sisi peralatan mesti dipadankan dengan betul dengan struktur bicu, manakala Pengekodan Z dan kekunci mekanikal juga mesti sepadan sepenuhnya.
Pemilihan tidak boleh berdasarkan semata-mata pada-perumah biru air atau rupa luaran yang serupa.
Sahkan Empat Pin Isyarat dan Dua Pin Bantu
Seni bina 4+2 Pin merangkumi kedua-dua-bahagian isyarat berkelajuan tinggi dan bahagian litar tambahan, dan setiap satu mesti disahkan secara bebas.
Bahagian kelajuan tinggi-memerlukan pengesahan pinout dan seni bina komunikasi sebenar yang digunakan oleh peralatan.
Bahagian tambahan memerlukan pengesahan definisi kuasa, pembumian atau kawalan serta voltan dan arus yang dibenarkan.
Walaupun dua penyambung adalah serupa secara mekanikal, ia tidak boleh ditukar ganti secara langsung apabila-kekutuban pin, fungsi atau tugasan pin-tinggi tambahan berbeza.
Pilih Lurus atau Kanan-Sudut Mengikut Ruang Pemasangan
Apabila kelegaan yang mencukupi tersedia di belakang antara muka, konfigurasi lurus biasanya menyediakan laluan penghalaan yang paling mudah.
Apabila peralatan diletakkan berdekatan dengan badan kenderaan, penutup, PCB atau modul lain, konfigurasi sudut kanan 90 darjah-harus dinilai untuk menentukan sama ada ia boleh mengurangkan kedalaman pemasangan dan mengelakkan lenturan kabel yang berlebihan.
Orientasi keluar kabel 90 darjah-yang diperlukan juga mesti disahkan, seperti kabel ke bawah, kabel ke kiri, kabel ke kanan atau arah lain. Menentukan hanya "Sudut Tepat" tanpa menentukan arah keluar sebenar boleh mengakibatkan konfigurasi yang salah.
Pilih Kabel Mengikut Protokol, Panjang dan Belanjawan Pautan
Panjang standard PCM-ZC-0153 ialah 1m. Panjang 2m, 3m, 5m atau lain-lain yang disesuaikan boleh dinilai, tetapi pautan berkelajuan tinggi tidak seharusnya dipanjangkan mengikut jarak mekanikal.
Apabila panjang kabel bertambah, kehilangan sisipan, kehilangan pulangan, integriti isyarat, EMC dan belanjawan pautan yang lengkap harus-dinilai semula.
Untuk GMSL, FPD-Pautan, LVDS atau sistem SerDes berkelajuan tinggi-yang lain khususnya, panjang akhir yang dibenarkan hendaklah disahkan mengikut keperluan-penjual atau pautan OEM cipset.
Keupayaan Penyesuaian
↕ Penyambung IX Tersuai
Model penyambung IX, pengekodan, jantina dan struktur penamatan boleh disesuaikan mengikut peralatan sasaran.
□ Antara Muka Panel RJ45 Tersuai
Antara muka wanita RJ45 boleh disesuaikan mengikut kategori, perisai, orientasi dan reka bentuk lekap-panel.
◉ Pemetaan Pin Tersuai
IX tersuai-ke-Pemetaan pin RJ45 dan penghalaan pasangan-beza boleh dibangunkan daripada lukisan pelanggan.
⚙ Kabel CAT6A tersuai
Tolok kabel, diameter, pelindung, bahan jaket dan warna boleh disesuaikan.
⌘ Panjang Kabel Tersuai
Panjang kabel tersuai boleh dihasilkan mengikut susun atur peralatan dalaman.
◇ Perisai Tersuai
Kerajang, longkang-wayar, jalinan dan penyambung-penamatan cangkerang boleh dioptimumkan untuk keperluan EMC.
Soalan Lazim Produk
Apakah Maksud "+2" dalam HSD 4+2 Pin ?
"+2" mewakili dua kenalan tambahan tambahan sebagai tambahan kepada empat-hubungan isyarat berkelajuan tinggi.
Bergantung pada sistem, sesentuh ini boleh ditakrifkan sebagai kuasa, tanah, kawalan atau fungsi tambahan lain. Tujuan sebenar mereka mesti ditentukan dari pinout peralatan; kedua-dua pin tambahan tidak boleh diandaikan mempunyai fungsi yang sama merentas semua peranti+2 HSD.
Apakah Perbezaan Antara 99K11D-1D5A5-Z dan 99K20K-1D5A5-Z ?
Kedua-duanya tergolong dalam keluarga bicu HSD+2 dan menggunakan Pengekodan Z. Perbezaan struktur utama mereka ialah kabel-geometri keluar.
99K11D-1D5A5-Z ialah bicu lurus;
99K20K-1D5A5-Z ialah bicu sudut kanan.
Oleh itu, mereka menangani arahan pemasangan dan keperluan spatial yang berbeza daripada mewakili protokol data yang berbeza sama sekali.
Bolehkah Penyambung 90 darjah Berorientasikan Sebarang Arah?
Tidak. Tidak semua konfigurasi penyambung 90 darjah harus dianggap sama.
Penyambung HSD sudut kanan-mungkin tersedia dengan kabel-bawah, kabel-kiri, kabel-kanan atau orientasi lain. Arah yang betul mesti disahkan mengikut -orientasi antara muka peralatan dan laluan penghalaan abah-abah sebenar-.
Lukisan 3D, peralatan-gambar antara muka atau pemasangan-gambar rajah orientasi disyorkan untuk projek tersuai.
Bolehkah Versi 1m Ditukar kepada 2m, 3m atau 5m?
Panjang kabel tersuai boleh dihasilkan.
Walau bagaimanapun, hakikat bahawa kabel yang lebih panjang boleh dihasilkan secara mekanikal tidak menjamin operasi yang stabil pada kadar data yang sama dalam sistem-tinggi sasaran.
Selepas menambah panjang kabel, kehilangan sisipan, kehilangan pulangan dan prestasi saluran yang lengkap hendaklah disahkan semula untuk protokol sasaran.
Mengapa Pembalut Bulu PET Digunakan?
Bulu PET digunakan terutamanya untuk perlindungan permukaan memanfaatkan dan peningkatan NVH.
Di sekeliling kabin automotif atau modul elektronik, abah-abah boleh menghubungi komponen plastik, kurungan atau perumah. Pembalut bulu membantu mengurangkan bunyi geseran dan lelasan permukaan.
Walau bagaimanapun, ia tidak bersamaan dengan jaket kalis air dan tidak memberikan penarafan IP secara automatik.
Bolehkah Kabel HSD+2 Digunakan sebagai Penukar Protokol ?
Tidak.
PCM-ZC-0153 ialah pemasangan kabel pasif yang hanya membawa isyarat berkelajuan tinggi dan litar tambahan yang sepadan dari satu hujung ke hujung yang lain.
Ia tidak mengandungi PHY, SerDes, MCU, pengulang atau protokol-elektronik penukaran.
Jika peranti di dua hujung menggunakan protokol komunikasi yang berbeza, menukar kabel sahaja tidak boleh melakukan penukaran protokol.
