Mikro-Muat 3.0 8-Pin 90 darjah Kanan-Keluar Kuasa dan Kabel Isyarat: Ciri, Aplikasi dan Panduan Pemilihan
PCM-HD-0216 menggunakan antara muka 3.00mm baris-Fit 3.0 8-Pin -Mikro{7}}dengan binaan keluar 90 darjah-kanan dan kabel PVC hitam 1.5m UL2464 20AWG×8C. Hujung P2 menyediakan 25±5mm wayar yang dipisahkan dengan hujung konduktor tin 4±1mm untuk penamatan sekunder. Pra{19}}acuan LDPE, acuan lampau PVC dan pelekat pengedap UV mengukuhkan perlindungan ekor penyambung. Pemasangan siap ditentukan pada 5A setiap pin, 300V dan −40 darjah hingga +105 darjah untuk kawalan industri, peralatan terbenam, modul kuasa dan sistem automasi.
Apa Yang Dilindungi Artikel Ini?
Artikel ini menerangkan secara sistematik asas antara muka,-takrifan sudut keluar kanan, lapan-kuasa litar dan kawalan-peruntukan isyarat, pemilihan konduktor 20AWG, penamatan-terbuka, pelepasan terikan terlampau dan keserasian aplikasi Premier Cable PCM-HD{{7}{0}{0}{10}HD{0}{0}{10} darjah kanan{12}}keluar pemasangan kabel. Ia juga mengkaji perbezaan antara kabel lurus dan keluar kanan, tafsiran yang betul bagi 5A setiap pin, penurunan voltan pada kabel 1.5m, dan cara memilih abah-abah OEM mengikut keperluan ruang peralatan, pinout dan penamatan.
Pengenalan Produk Pantas

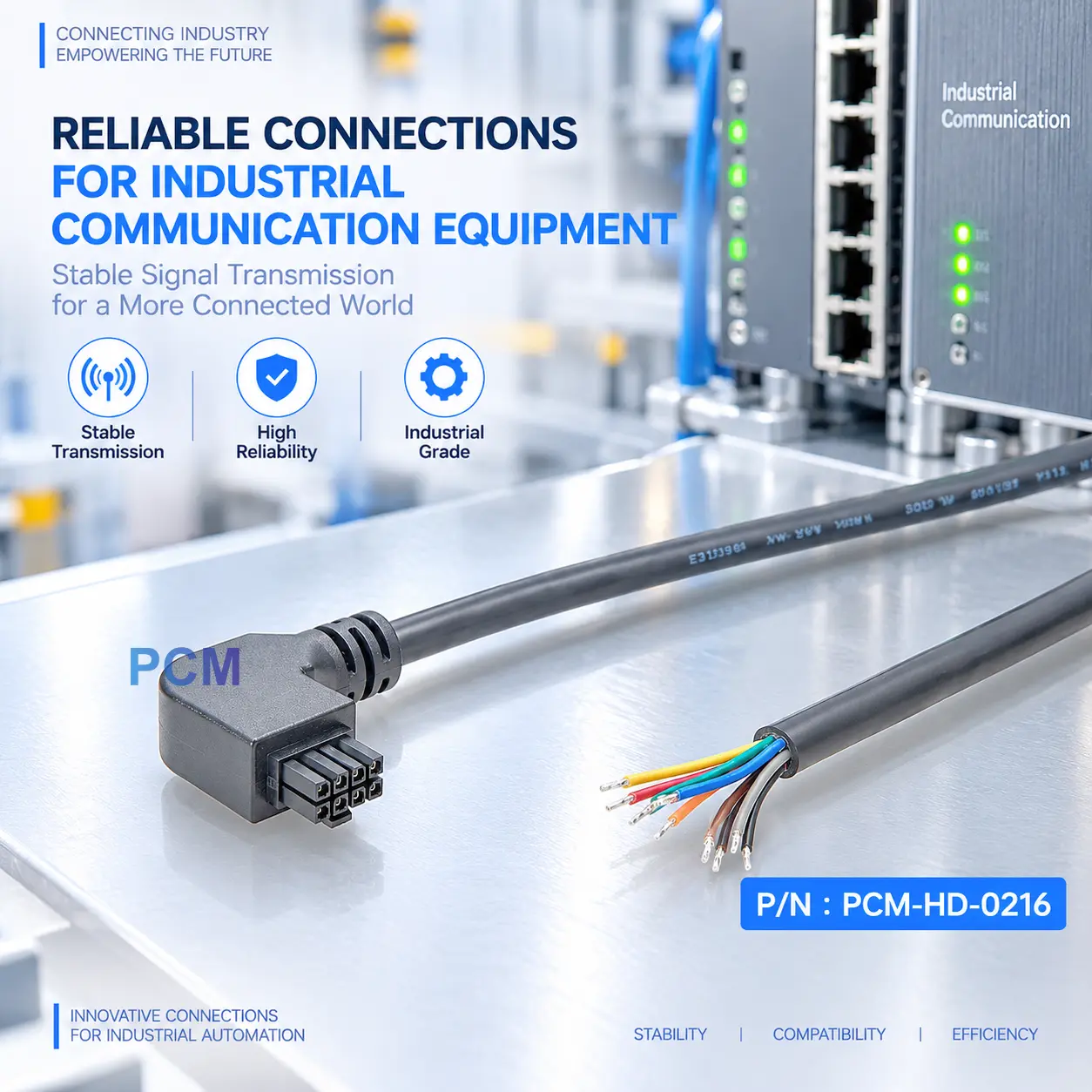

PCM-HD-0216 ialah abah-abah kuasa dan isyarat dengan penyambung mikro-Fit 3.0 8-Pin sudut kanan pada satu hujung dan lapan wayar terbuka yang dilucutkan dan ditindih di hujung yang lain.
| Nama Produk | 8-Sematkan 90 darjah Kanan-Penyambung Sudut ke Kabel Hujung Terbuka |
| PCM-HD-0216 | PCM-HD-0216 |
| Jenis Produk | Penyambung-kepada-Terlucut-dan-Abah-abah Wayar Tin |
| Konfigurasi Penyambung | 4-kedudukan dwi-baris, 8 litar, pic 3.0 mm |
| Keluar Kabel | 90 darjah Kanan-Sudut Keluar |
| Jenis Kabel | UL2464 |
| Tolok Wayar | 20AWG × 8C |
| Kabel OD | 7.0 ± 0.3 mm |
Keluar Kanan vs Keluar Lurus
| Perbandingan | Keluar Kanan | Keluar Lurus |
|---|---|---|
| Antara muka | Mikro-Fit 3.0 8Pin | Model-bergantung |
| Keluar Kabel | Betul | Lurus |
| P2 Tamat | 8 wayar terbuka | Hujung terbuka pilihan |
| SpaceBenefit | Penghalaan sisi | Pembersihan belakang |
Apakah Micro-Fit 3.0 ?
Micro-Fit 3.0 ialah platform penyambung kuasa dan isyarat 3.00mm{3}}yang dibangunkan oleh Molex untuk wayar-ke-wire dan wayar-ke-aplikasi papan yang memerlukan keseimbangan ketumpatan sambungan, prestasi elektrik dan pengekalan mekanikal.
Platform ini merangkumi kiraan litar yang berbeza, perumah baris- dan dwi-tunggal, palam, bekas, pengepala PCB dan terminal pengelim.
Dokumentasi teknikal Molex mengenal pasti siri seperti bekas 43025, palam 43020, pengepala 43045, terminal pengelim wanita 43030 dan terminal pengelim lelaki 43031, tetapi produk yang tepat mesti sentiasa disahkan oleh nombor bahagian khususnya.
Apakah Itu Kabel-Keluar Kanan 90 darjah?
Kabel keluar-kanan 90 darjah menghalakan kabel kira-kira 90 darjah ke kanan berbanding paksi mengawan penyambung. Ia menukar arah penghalaan mekanikal dan bukannya fungsi pin elektrik.
Berbanding dengan-kabel keluar lurus, reka bentuk-keluar kanan boleh mengurangkan kelegaan lurus yang diperlukan di belakang penyambung dan membenarkan kabel mengikuti dinding sisi peralatan, tepi PCB atau laluan casis yang telah ditetapkan.
Faedah ruang sebenar bergantung pada dimensi acuan, jejari lentur kabel minimum dan geometri peralatan; sebutan 90 darjah sahaja tidak menjamin kesesuaian untuk setiap ruang terkurung.
Titik Sakit
Empat Ciri Produk Teras
PCM-HD-0216
◆ 90 darjah Kanan-Keluar Pembinaan
Ekor penyambung menggunakan reka bentuk keluar-kanan 90 darjah, membenarkan kabel mengikut tepi PCB atau dinding sisi casis. Ini mengurangkan kelegaan belakang yang diperlukan oleh kabel-keluar lurus dan menyokong laluan penghalaan tetap yang lebih teratur.
◆ Lapan-Circuit 3.00mm Dwi-Antara Muka Baris
Konfigurasi 2×4 menyatukan lapan litar elektrik bebas menjadi antara muka yang padat. Litar kawalan kuasa, pemulangan dan tambahan boleh diperuntukkan mengikut keperluan peralatan, mengurangkan ruang pemasangan yang diduduki oleh berbilang penyambung yang lebih kecil.
◆ 20AWG Lapan-Kabel Hujung Terbuka-Konduktor
Pemasangan menggunakan kabel UL2464 20AWG×8C 1.5m, dengan wayar diasingkan 25±5mm dan hujung tin 4±1mm pada P2, membolehkan pelanggan melengkapkan pemprosesan berikutnya mengikut keperluan PCB, terminal atau pendawaian dalaman.
◆ LDPE dan PVC Composite Overmolding
Pra-acuan LDPE, acuan terlampau PVC 50P hitam dan pelekat pengedap UV membentuk struktur perlindungan ekor-penyambung. Ini membantu menstabilkan peralihan konduktor, mengedarkan tegasan lentur dan meningkatkan integriti mekanikal abah-abah yang dipasang.
Paparan Produk
Produk yang serupa
Kenyataan Keserasian
Pengesahan Keserasian
PCM-HD-0216 menggunakan antara muka serasi 3.00mm-, dwi-baris, 8-litar Micro-Fit 3.0. Sahkan nombor bahagian perumah, sesentuh dan pasangan, selak, kedudukan Pin 1, rujukan keluar kanan 90 darjah dan pinout sebenar; penerangan 8-pin sahaja tidak mewujudkan keserasian.
Spesifikasi pemasangan siap-yang dibekalkan ialah 5A setiap pin, 300V dan −40 darjah hingga +105 darjah . Pemuatan sebenar memerlukan penilaian haba dan penurunan, manakala kalis air, rintangan minyak dan prestasi fleksibel-tinggi memerlukan pengesahan berasingan.
Prestasi Penghantaran Pasif & Pautan
- PCM-HD-0216 ialah abah-abah antara sambungan pasif tanpa peraturan voltan, pengasingan isyarat atau penukaran protokol; fungsi pin ditentukan oleh peralatan. Spesifikasi 5A-per-pin tidak menetapkan penarafan pemasangan 40A berterusan.
- Untuk-aplikasi kuasa voltan rendah, nilaikan penurunan voltan dan kenaikan suhu merentas gelung bekalan 1.5m-dan-pulangan lengkap. Isyarat kelajuan tinggi-memerlukan impedans, perisai dan pengesahan saluran yang berasingan, manakala hujung P2 bertin mesti ditamatkan mengikut keperluan pengeluar terminal sasaran.
Bagaimana Memilih Produk?
Sahkan Antara Muka dan -Orientasi Keluar Kanan
Mula-mula sahkan nombor bahagian penyambung-penyambung yang tepat, pic 3.00mm, konfigurasi baris 8-dwi-pin, selak dan orientasi polarisasi. Kemudian takrifkan jalan keluar kanan 90 darjah daripada rujukan muka-pergawan dan semak kedudukan Pin 1,-kelegaan dinding sisi dan ruang ekor penyambung. Sampel sebenar harus digunakan untuk mengesahkan gangguan mengawan dan mekanikal sebelum pembelian volum.
Nilaikan 5A setiap Pin dan 20AWG Melawan Beban
Tentukan arus kendalian, arus puncak, bilangan litar yang dimuatkan serentak dan suhu ambien bagi setiap litar. Penarafan 5A-setiap-pin tidak boleh hanya didarabkan dengan lapan untuk mewujudkan jumlah arus berterusan abah-abah. Untuk kuasa voltan-rendah, hitung penurunan voltan merentasi bekalan-dan-gelung balik kabel 1.5m dan tentukan sama ada saiz konduktor yang lebih besar atau litar selari diperlukan mengikut toleransi voltan-beban.
Pilih Kaedah Penamatan P2 yang Betul
Jika peralatan menggunakan pematerian PCB, hujung tin 4±1mm standard boleh dinilai. Jika terminal skru, spring atau kelim digunakan, konduktor-keperluan penyediaan terminal sasaran mesti diperiksa. Hujung, ferrules, terminal kelim atau penyambung alternatif yang tidak bertindih boleh disesuaikan apabila perlu untuk mengelakkan masalah kebolehpercayaan-sentuhan jangka panjang-yang disebabkan oleh penyediaan akhir yang tidak sesuai.
Pilih Pembinaan Kabel dan Overmold untuk Alam Sekitar
Versi standard sesuai untuk penghalaan peralatan dalaman dalam bahan dan spesifikasi pemasangan-yang telah siap. Pemilihan harus mengambil kira jejari selekoh minimum, titik penetapan, getaran, suhu, pendedahan minyak dan kekerapan pergerakan. Untuk pembawa kabel, lenturan berterusan, penggunaan luar atau persekitaran kalis air, bahan kabel khusus dan pembinaan pelindung harus dibangunkan dan disahkan. Abah-abah PVC standard-overmolded tidak boleh secara automatik dianggap sebagai produk-lentur tinggi atau kalis air.
Keupayaan Penyesuaian
↕ Mikro-Antara Muka dan Litar{1}}Penyesuaian Kiraan
Konfigurasi 4-, 6-, 8- dan 10-pin tersuai boleh dibangunkan, tertakluk pada pengesahan perumahan, hubungan dan antara muka mengawan.
□ Kabel-Arah Keluar dan Penyesuaian Sudut
Keluar tersuai kiri, kanan, atas, bawah, 45 darjah dan lurus boleh dinilai, dengan orientasi dan kelegaan disahkan daripada muka mengawan.
◉ Panjang Kabel, Tolok Wayar dan Penyesuaian Bahan
Panjang kabel, AWG, kiraan konduktor dan bahan jaket boleh disesuaikan, dengan keserasian terminal, penurunan voltan dan kenaikan suhu disahkan.
⚙ Pinout dan Penyesuaian Peruntukan Kuasa/Isyarat
Pinout kuasa, tanah dan kawalan boleh disesuaikan mengikut skema peralatan, dengan nombor bahagian dan lukisan yang berasingan untuk setiap versi.
⌘ P2 Buka-Penyesuaian Tamat dan Penamatan
Konfigurasi-wayar, pelucutan, tinning dan penamatan percuma boleh disesuaikan mengikut keperluan pendawaian pengilang terminal sasaran.
◇ Overmolding, Pelabelan dan Pengujian Penyesuaian
Overmolding, warna, label dan pelan ujian boleh disesuaikan, dengan kriteria pemeriksaan dan tuntutan kualiti disokong oleh rekod sebenar.
Soalan Lazim Produk
Apakah PCM-HD-0216 ?
PCM-HD-0216 ialah Micro-Fit 3.0 8-Pin 90 darjah kanan-kuasa keluar dan abah-abah isyarat menggunakan kabel 1.5m UL2464 20AWG×8C. Satu hujung mempunyai penyambung keluar kanan dan satu lagi mempunyai lapan wayar terbuka yang dilucutkan dan bertin untuk sambungan elektrik dalaman dalam peralatan padat.
Bagaimanakah Arah Keluar-Betul 90 darjah Ditakrifkan?
Arah harus ditakrifkan daripada muka mengawan penyambung, dengan kedudukan Pin 1 dan orientasi selak dikenal pasti. Kiri dan kanan tidak boleh ditentukan semata-mata daripada gambar yang diambil dari ekor kabel kerana arah tontonan yang berbeza boleh mencipta tafsiran cermin.
Adakah Ia Boleh Ditukar dengan Mini-Fit Jr. 8-Pin ?
Tidak. Micro-Fit 3.0 menggunakan pic 3.00mm, manakala Mini-Fit Jr. menggunakan pic 4.20mm. Ia adalah platform penyambung yang berbeza dan memerlukan penyambung mengawan dipadankan dengan betul.
Bolehkah Ia Membawa Kuasa dan Isyarat Kawalan Bersama?
ya. Litar boleh diperuntukkan mengikut pinout peralatan, contohnya dengan sesetengah litar membawa kuasa dan pulangan manakala yang lain membawa isyarat membolehkan, status atau tambahan kawalan. Fungsi sebenar mesti ditakrifkan oleh skema peralatan.
Bolehkah Pintu Keluar Kiri, Atas atau Bawah Disesuaikan?
Konfigurasi ini boleh dinilai mengikut susun atur mekanikal projek. Setiap arah mesti ditakrifkan menggunakan-pandangan muka, Pin 1 dan kedudukan selak serta orientasi pemasangan sebenar hendaklah disahkan semasa prototaip.
