Mikro-D 9-Pin Female to DB9 Male Shielded Cable: Ciri, Aplikasi dan Panduan Pemilihan
PCM-S-0788 ialah kabel terlindung 2m Micro-D 9-pin perempuan kepada DB9 lelaki dengan kabel 28AWG×9C UL2464 untuk kawalan industri dan peralatan ujian.
PCM-S-0788 ialah kabel terlindung 2m Micro-D 9-pin perempuan kepada DB9 lelaki yang menampilkan pendawaian 28AWG×9C UL2464, pelindung kerajang dan jalinan, wayar longkang, pelega terikan acuan dan skru pengunci. Ia direka untuk kawalan industri, ATE, instrumentasi dan sambungan peralatan padat.
Pengenalan Produk Pantas
Struktur Standard PCM-S-0788:

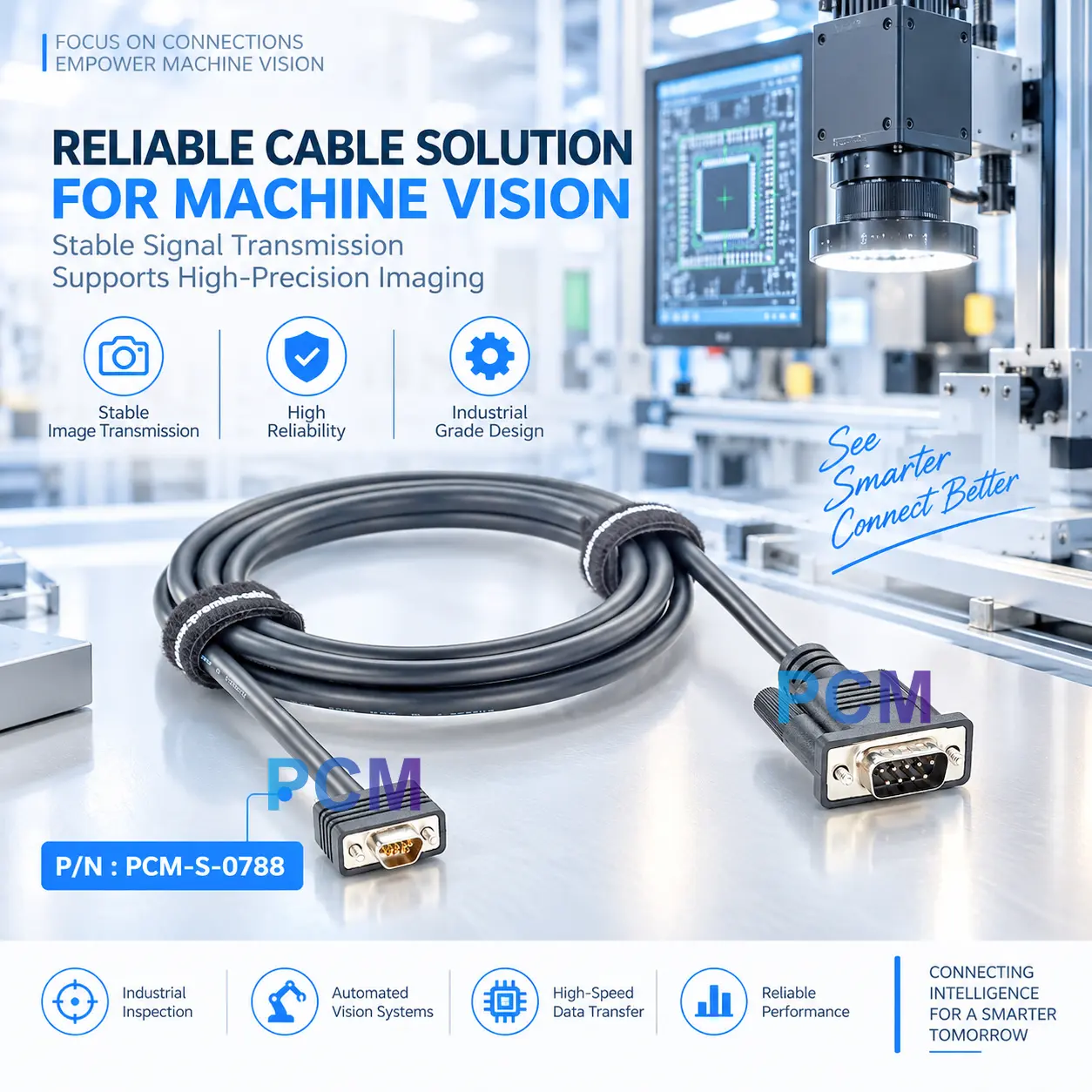

Mikro-D 9-Pin Female → 2m UL2464 Shielded Cable → DB9 9-Pin Male
| Nama Produk | Mikro-D 9-Pin Female to DB9 Male Shielded Cable |
| Kabel Premier P/N | PCM-S-0788 |
| P1 | Mikro-D 9-Pin Perempuan |
| P2 | DB9 9-Pin Male |
| Panjang | 2000±30mm |
| Gaya Kabel | UL2464 |
| Konduktor | 28AWG x 9C |
| Perisai | Kerajang Aluminium + Jalinan + Wayar Longkang |
| Kabel OD | 5.6mm |
PCM-S-0788 lwn Standard DB9 Extension Cablevoovt
| Perbandingan | PCM-S-0788 | Kabelvoovt Sambungan DB9 Standard |
|---|---|---|
| Antara Muka-D Mikro | ya | Tidak |
| Standard DB9 | ya | ya |
| Peralatan Padat | Cemerlang | Terhad |
| Perisai Kerajang | ya | Terpulang |
Apakah Kabel Mikro D ke DB9?
Kabel Mikro-D-ke-DB9 ialah pemasangan isyarat berbilang konduktor pasif-yang direka untuk menyambung antara muka peralatan Mikro-D yang padat dengan antara muka peralatan D-konvensional.
PCM-S-0788 menggunakan sembilan konduktor bebas untuk mewujudkan sambungan elektrik antara dua penyambung 9-pin. Ia menyokong-penyesuaian format penyambung, interkoneksi peralatan, sambungan isyarat, penyepaduan-modul legasi kepada modul moden dan pengembangan antara muka ujian.
Kabel tidak mengandungi cip penukaran atau isyarat-elektronik pemprosesan dan tidak mengubah protokol komunikasi atau tahap isyarat asal. Fungsi sebenar bergantung pada konfigurasi elektrik peralatan yang disambungkan.
PCM-S-0788 →Apakah Penyambung-D Mikro?
Mikro-D ialah keluarga penyambung berbentuk kecil-ketumpatan tinggi-yang direka untuk memberikan dimensi antara muka yang lebih kecil dan ketumpatan pemasangan yang lebih tinggi daripada penyambung D-Sub konvensional.
Platform Mikro-D Komersial Molex menggunakan garis tengah 1.27mm (0.050 inci) dan menawarkan konfigurasi seperti litar 9, 15 dan 25, dengan sokongan untuk aplikasi kabel terlindung 26AWG atau 28AWG.
Pembinaannya yang padat membantu mengurangkan jejak penyambung dalam-peralatan yang dikekang, menjadikannya sesuai untuk instrumen ujian, pengawal industri, sistem pemerolehan data dan-modul elektronik berketumpatan tinggi.
Titik Sakit
Nilai Produk Teras
PCM-S-0788
◆ Teruskan Mikro D ke Sambungan DB9 dan 9-Pin Pendawaian Lurus
PCM-S-0788 menggabungkan penyambung perempuan pin Micro-D 9-padat dengan penyambung lelaki DB9 standard, membolehkan modul terhad ruang{10}untuk antara muka dengan peralatan D-Sub konvensional. Sembilan konduktornya menggunakan pendawaian lurus 1:1 yang sepadan tanpa cip protokol atau litar penukaran aktif.
Ini menjadikan kabel sesuai untuk sambungan antara muka, penggantian kabel dan pengembangan ujian di mana penetapan pin yang ditetapkan sudah wujud. Sambungan langsung mengurangkan peringkat penyesuai tambahan, manakala keserasian isyarat sebenar masih mesti disahkan terhadap pinout peralatan dan spesifikasi elektrik.
◆ Dwi-Perisai Lapisan dan Dwi Selamat-Pengunci Skru Akhir
PCM-S-0788 menggabungkan kerajang, perisai jalinan dan wayar longkang untuk menyediakan struktur perisai yang menyeluruh. Kerajang menawarkan liputan yang tinggi, manakala jalinan meningkatkan ketahanan mekanikal dan menyediakan laluan pelindung konduktif.
Bersama-sama dengan pembumian yang betul, pembinaan ini membantu mengurangkan kesan EMI luaran. Hujung Mikro-D menggunakan perkakasan penguncian #2-56UNC, manakala hujung DB9 menggunakan perkakasan penguncian #4-40UNC.
Struktur pengikat khusus ini meningkatkan keselamatan mengawan dan membantu mengurangkan kelonggaran yang tidak disengajakan semasa getaran, pergerakan peralatan dan penyelenggaraan rutin dalam pemasangan industri dan ujian.
Paparan Produk
Produk yang serupa
Kenyataan Keserasian
Pengesahan Keserasian
PCM-S-0788 menampilkan penyambung perempuan 9-pin Mikro-D dan penyambung lelaki DB9 standard, tetapi kiraan kenalan yang sepadan tidak menjamin keserasian mekanikal atau elektrik.
Sebelum pemilihan, sahkan siri Mikro-D, geometri padanan 1.27mm, jantina penyambung, perkakasan skru, dimensi mekanikal, penetapan pin, jenis isyarat dan keperluan pembumian-perisai.
DB9 mentakrifkan struktur penyambung dan bukannya protokol RS-232 dan mungkin membawa isyarat RS-422, RS-485, CAN, GPIO atau proprietari. Keserasian mesti disahkan terhadap spesifikasi peralatan.
Penyambung DB9 ≠ Protokol RS-232
Notis Keserasian Teknikal
PCM-S-0788 menggunakan konfigurasi pendawaian lurus 9-pin 1:1, dengan Pin P1 1 hingga 9 disambungkan kepada pin P2 yang sepadan.
Ini mentakrifkan pemetaan konduktor sahaja. Sebagai pemasangan kabel pasif, ia tidak termasuk penukaran protokol, -penukaran tahap isyarat atau litar transceiver aktif. Keserasian dengan RS-232, RS-422, RS-485, CAN atau komunikasi industri lain bergantung pada peralatan PHY, transceiver, penetapan pin dan tahap isyarat.
Penyambung yang sepadan atau lurus-melalui pendawaian sahaja tidak mewujudkan keserasian protokol.
Lurus-Melalui Kabel ≠ Penukar Protokol
Bagaimana untuk memilih kabel yang betul?
Sahkan Siri-D Mikro dan Geometri
Sahkan siri Mikro-D yang tepat, geometri 1.27mm, jantina penyambung dan dimensi cangkang sebelum pemilihan.
Sahkan Tugasan Pin dan Lurus-Melalui Pendawaian
Sahkan bahawa pendawaian lurus-hingga 1:1 sepadan dengan peralatan. Crossover tersuai atau{4}}pemetaan pin khusus peranti mungkin diperlukan dalam sistem lain.
Sahkan Jenis Isyarat dan Keperluan Kabel
Padankan pembinaan konduktor dengan jenis isyarat sebenar, terutamanya apabila bas pembezaan memerlukan impedans terkawal atau pasangan terpiuh.
Sahkan Mengunci Perkakasan dan Ruang Pemasangan
Sahkan perkakasan penguncian #2-56 dan #4-40, tiang jack, panjang skru dan kelegaan peralatan.
Keupayaan Penyesuaian
↕ Penyesuaian Penyambung{{0}D Mikro
Konfigurasi kiraan litar-D mikro, jantina, cangkerang dan penguncian boleh disesuaikan mengikut keperluan peralatan.
□ Penyesuaian Penyambung DB9
Jantina DB9, cangkerang dan konfigurasi skru-kunci boleh disesuaikan.
◉ Penyesuaian Tugasan Pin
Lurus-, silang, null-modem dan peralatan-tugasan pin khusus boleh dihasilkan mengikut lukisan pelanggan.
⚙ Penyesuaian Kabel dan Perisai
Kiraan konduktor, tolok wayar, pasangan terpiuh dan struktur pelindung boleh disesuaikan untuk persekitaran isyarat yang berbeza.
⌘ Penyesuaian Panjang dan Jaket
Pembinaan panjang dan jaket tersuai boleh dibangunkan untuk -keperluan penghalaan khusus peralatan.
◇ Pembangunan Kabel Isyarat Terlindung OEM/ODM
OEM/ODM Mikro-D-ke-D-Subhimpunan lengkap boleh dibangunkan dengan penyambung, pendawaian, perisai dan keperluan ujian tersuai.
Kesimpulan:
PCM-S-0788 ialah kabel mikro-D 9-pin perempuan ke DB9 lelaki terlindung yang direka untuk merapatkan antara muka industri padat dengan peralatan D-Sub konvensional.
Pendawaian 1:1, kerajang-dan-pelindung jalinan, wayar longkang, perkakasan pengunci dan pelepasan terikan yang dibentuk menjadikannya sesuai untuk aplikasi automasi industri, ujian semikonduktor, instrumentasi dan peralatan-aplikasi retrofit.
Keserasian hendaklah sentiasa disahkan daripada geometri penyambung yang tepat, penetapan pin, definisi isyarat dan perkakasan mekanikal.
Soalan Lazim Produk
Apakah Penyambung DB9?
DB9 ialah istilah pasaran yang biasa digunakan untuk antara muka D-Sub 9-kedudukan, secara teknikalnya sering ditetapkan sebagai DE-9.
Adakah DB9 Bermaksud RS-232 Secara Automatik?
No. DB9 mengenal pasti format penyambung, manakala RS-232 mentakrifkan antara muka komunikasi elektrik.
Mengapa Menggunakan Perisai Kerajang?
Perisai kerajang menyediakan liputan luas dan membantu mengurangkan-gandingan elektromagnet frekuensi tinggi.
Apakah Wayar Longkang?
Wayar saliran menyediakan sambungan elektrik praktikal antara perisai kabel dan penyambung atau{0}}struktur tanah casis.
Adakah Dual Shielding Menghapuskan EMI ?
Tidak. Prestasi EMC juga bergantung pada pembumian, perisai penyambung, penghalaan dan persekitaran peralatan sekeliling.
Mengapa Menggunakan Cangkang Penyambung Logam?
Cengkerang penyambung logam membantu mengekalkan kesinambungan perisai melalui peralihan penyambung.
